Universal pH/ORP-Prozess-Controller

Regelungsmodi: Sollwerte für Regelvorgänge können als EIN/AUS-, Proportional- oder PID-Regelung konfiguriert werden. Bei der EIN/AUS-Regelung ist das Hystereseband einstellbar, während im Proportional- und im PID-Modus sowohl das Proportionalband als auch die Zeitspanne eingestellt werden können. Bei der PID-Regelung können die Ratenzeit und die Nachstellzeit programmiert werden. Die Flexibilität bei der Programmierung ermöglicht die Feineinstellung eines Sollwerts, der bei einer engen Regelung beibehalten werden kann. Diese Regelung verhindert ein Überschwingen und die Verschwendung von Chemikalien. Die Hilfefunktion bietet Informationen über eine falsche Konfiguration.

Hilfe- und Diagnose-Taste: Über die Hilfe und Diagnosetaste können Informationen zu Fehlern oder im Setup-Modus Informationen zu Einstellungen abgerufen werden.

Konfigurierbares Alarmsystem: Das Alarmsystem des Universal-Prozess-Controllers HI510 ist für Sollwerte und Temperatur konfigurierbar. Der Alarm kann auch durch Ereignisse aktiviert werden, die durch anormalen Betrieb ausgelöst werden. Zum Beispiel bei geschlossenen Dosierkontakten über einen längeren Zeitraum oder bei einem Temperaturalarm, der eine exotherme Reaktion während einer Neutralisierungsreaktion verhindern soll. Während eines Alarmzustands blinkt eine rote, aus der Ferne gut zu erkennende LED auf der Vorderseite des Gerätes. Alle für die Steuerung konfigurierten Relais sind inaktiv, bis der Alarmzustand behoben ist.

HALT-Funktion: Ein Systemhalt kann manuell und über einen externen digitalen Eingang ausgelöst werden. Dies ist nützlich, um den Regelmodus bei der Durchführung von Wartungsarbeiten zu deaktivieren. Der Analogausgang kann auch so programmiert werden, dass im Alarmmodus ein 22-mA-Signal gesendet wird, welches als Alarmindikator für einen angeschlossenen Schreiber, SCADA- oder ein anderes Überwachungssystem dient.

Automatischer Reinigungszyklus: Schwierige Anwendungen erfordern oft eine nahezu kontinuierliche Wartung der Sonde. Bei Prozessen mit hochsuspendierten Feststoffen, Fetten, Ölen, Pigmenten oder Mikroorganismen werden das pH-Messglas, die Redox-Sensoren und das Diaphragma kontaminiert. Die Reinigungsfunktion ermöglicht die Programmierung eines oder mehrerer Waschzyklen und die Verwendung von Relais zur Aktivierung von Ventilen, Pumpen oder Druckluft, je nach erforderlichem Wartungsvorgang.

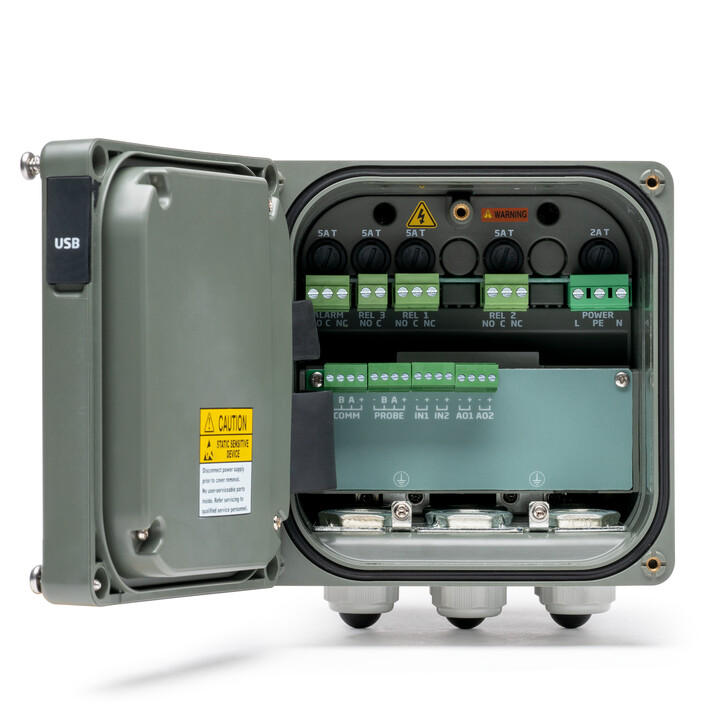

Der Universal-Prozess-Controller HI510 ist mit bis zu fünf elektromechanischen Steuer- und einem elektromechanischen Alarmrelais erhältlich.

• Die Relais umfassen Wechselschalter (SPDT) und Einschalter (SPST)-Optionen
• Steuerrelais können für EIN/AUS-, Proportional-, PID-, erweiterte Reinigung- und HALT-Funktionen programmiert werden
• Das Alarmrelais ist konfigurierbar
• Alle Hochspannungseingänge sind von der Niederspannungseinheit für zusätzliche Sicherheit separiert
• Zum Schutz aller Relais sind auswechselbare 5A-Sicherungen montiert
• Für einfache Verdrahtung sind ausziehbare Klemmblöcke verbaut

Der Dual-Channel-Prozess-Controller HI510 ist mit bis zu vier analogen Ausgängen zur Steuerung und zum Senden eines Signals an Datenlogger, PLC, SCADA und andere Fernüberwachungssysteme verfügbar.

• 0 – 20 mA oder 4 – 20 mA
• Skalierbar bei der Auswahl von Werten für den Bereich
• Im Warte- oder Alarmzustand kann ein 22-mA-Signal an das Überwachungssystem ausgegeben werden.

Außerdem verfügt der Dual-Channel-Prozess-Controller HI510 über einen digitalen RS485 Ausgang zum Anschluss von PCs und anderen Geräten und zwei digitale Eingänge zum Deaktivieren, Reinigen und für den Systemhalt. Bis zu 32 Geräte können über eine einzige RS485-Verbindung angeschlossen werden. Auch eine virtuelle Simulation des Messgeräts ist über diese Verbindung möglich.

Datenprotokollübertragung zur Speicherung und Überprüfung auf dem PC mit Windows® kompatibler Software.

• Speichert in wählbaren Intervallen von 10 Sekunden bis 3 Stunden
• Speichert Daten in bis zu 100 Lots mit jeweils 8600 Datensätzen
• Zu den protokollierten Daten gehören Datum und Uhrzeit der Messung, Regler- und Sonden-ID, Relaissteuerung und Alarmeinstellung, Kalibrierinformationen einschließlich der verwendeten Lösungen (für pH wird Offset und Steigung mit aufgezeichnet)
