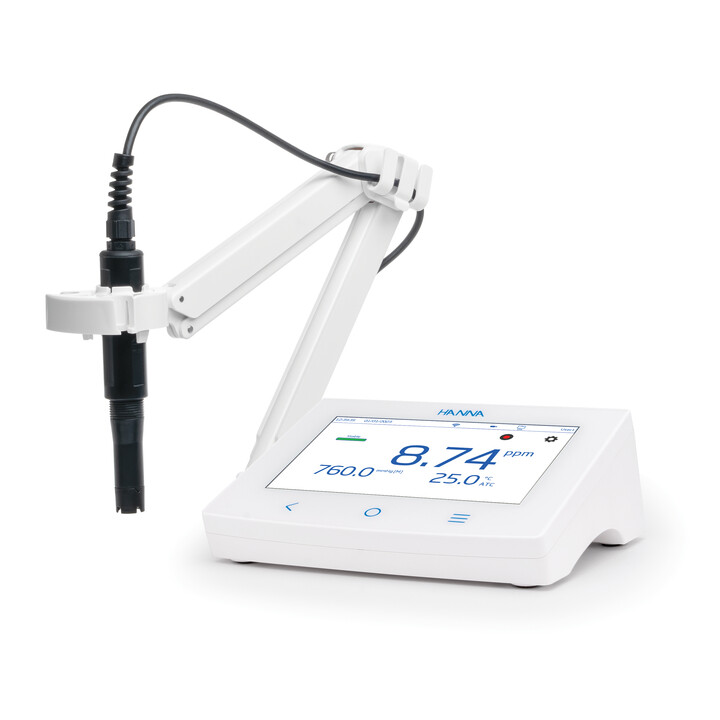

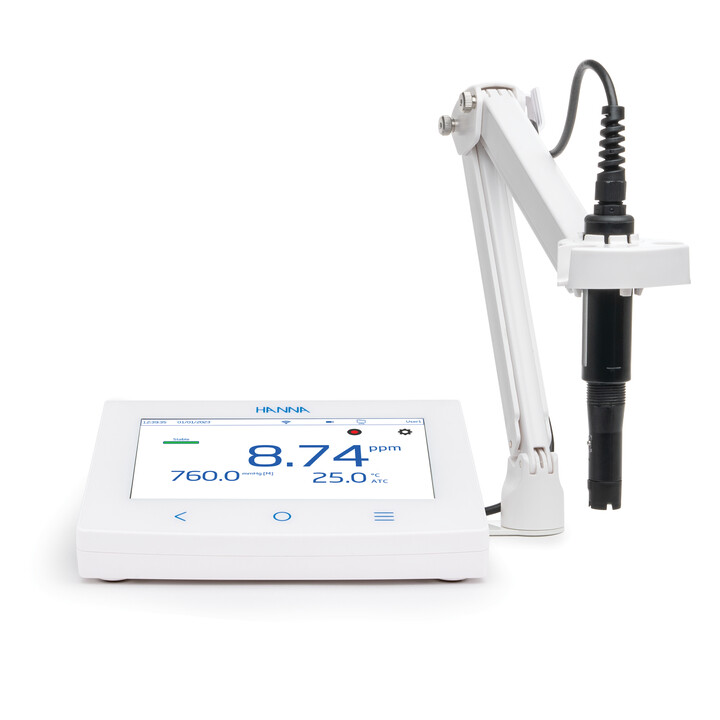

Netzwerkfähiges Sauerstoffmessgerät mit optischer Sonde
Das HI6421 ist ein netzwerkfähiges Labormessgerät mit optischer Sauerstoff-Sonde und einem robusten Gehäuse, dass höchste analytische Qualität mit Benutzerfreundlichkeit und Zuverlässigkeit im Laboralltag vereint. Mit dem HI6421 messen Sie gelösten Sauerstoff in Süß- und Salzwasser.

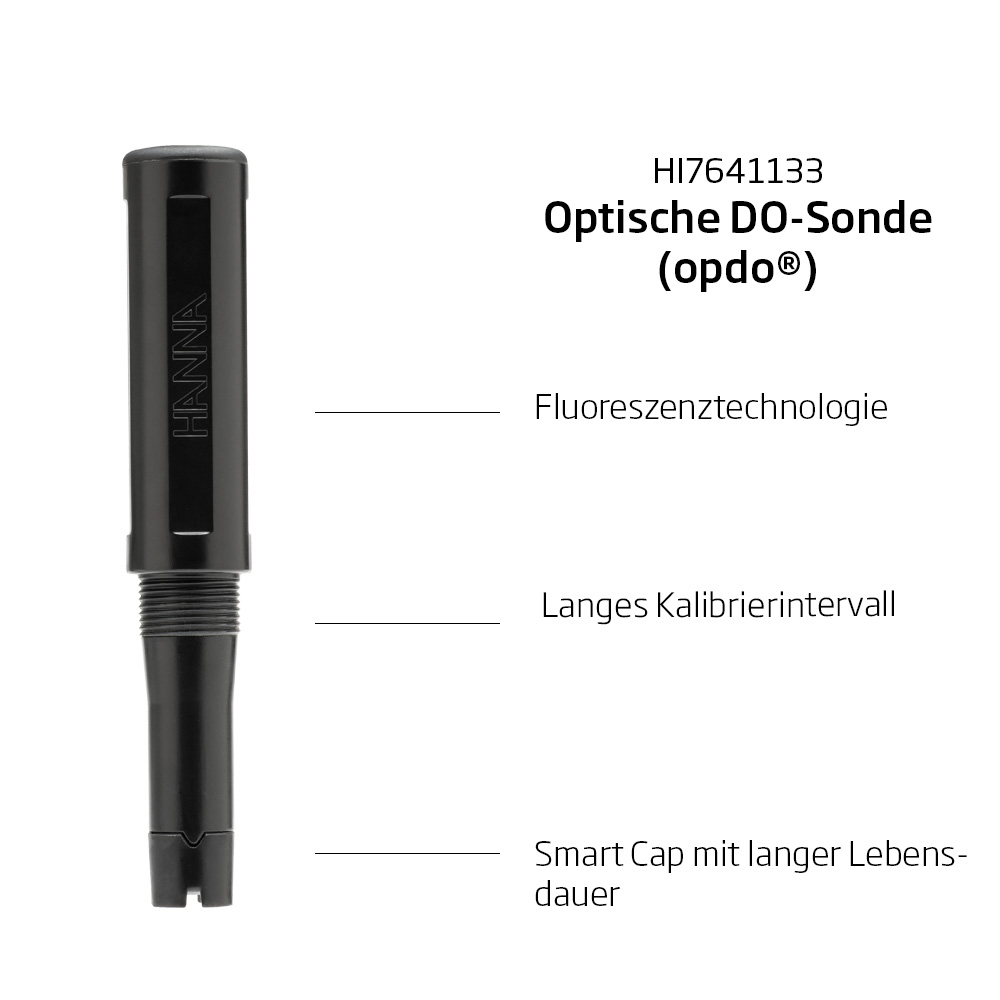

Das HI6421 wird mit der optischen Sonde für gelösten Sauerstoff HI7641133 (opdo®) geliefert, die nach dem Prinzip der Fluoreszenzauslöschung arbeitet: Ein immobilisierter Pt-basierter Luminophor wird durch das Licht einer blauen LED angeregt und emittiert rotes Licht. Durch die Wechselwirkung von Sauerstoff mit dem Luminophor reduziert er die Intensität und Lebensdauer der Lumineszenz. Dies wird von einem Photodetektor gemessen und dient der Berechnung der Konzentration des gelösten Sauerstoffs.
Die Sonde ist mit einfach zu verwendenden Smart Caps (HI764113-1) ausgestattet. Die Smart Caps speichern Kalibrierdaten und übertragen diese automatisch an die die Sonde. Jede Smart Cap enthält einen immobilisierten, O₂- empfindlichen Luminophor mit einer robusten unlöslichen schwarzen sauerstoffdurchlässigen Schutzschicht. Im Laufe der Zeit können die optischen Komponenten des Sensors altern, dies wird jedoch durch ein Referenzsignal kompensiert. Infolgedessen liefert der Sensor über lange Zeiträume genaue Sauerstoffmessungen, ohne häufige Kalibrierungen.
Dieses System erfüllt eine Reihe von komplexen Mess- und
und Überwachungsanforderungen und bietet Genauigkeit,
Reproduzierbarkeit und Zuverlässigkeit.

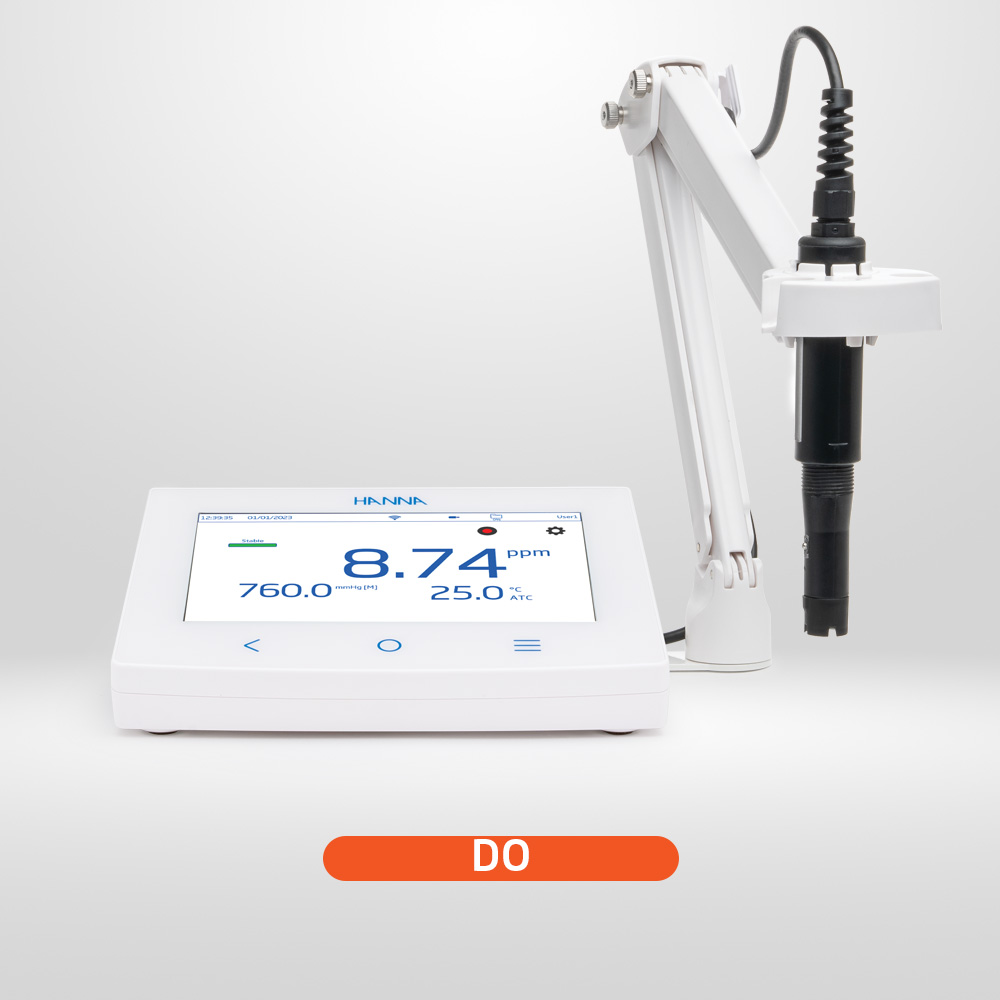

Das HI6421 wird mit einem Elektrodenhalter HI764060 mit flexiblem
Arm geliefert.
Der Halter lässt sich schnell montieren und hält die
Elektroden bei der Messung in Probenbehältern sicher an
ihrem Platz.
Benutzeroberfläche:
> Kapazitiver 7-Zoll-Touchscreen mit Multitouch-Unterstützung
> Kapazitive Touch-Tasten für Zurück, Home und Systemmenü
> Benutzerfreundliche Icons und Symbole ermöglichen dem Benutzer eine
einfache Navigation und die Funktionen des Geräts zu interpretieren.
> Der Benutzer kann wählen zwischen fünf verschiedenen Ansichten wählen:
> Grundlegende Messkonfiguration
> Einfache GLP mit
Kalibrierinformationen
> Vollständige GLP mit Elektrodenstatus
und Kalibrierpunktdetails
> Live aktualisierte, interaktive
Grafik
> Tabellarische Daten mit Datum,
Uhrzeit und Notizen
Messung:
> Messung von %Sättigung, mg/L, ppm (DO); mg/L, ppm
(BOD); mg/L (OUR); ppm, mg/L (SOUR) mit Temperatur
> Anwendungsspezifische Profile ermöglichen schnelle und direkte Messung,
ohne dass der Sensor und die Systemeinstellungen aktualisiert werden müssen
> Aktives Protokoll während der Messung
> Anzeige der Messstabilität (unter Verwendung der Einstellung
Stabilitätskriterien)
> Ablesemodi: direkt und direkt/Autohold
> Temperaturkompensation kann automatisch (mit Temperaturfühler) oder
manuell eingestellt werden
> Akustische und/oder Alarmmeldungen für Messungen außerhalb der
vordefinierten Grenzwerte
> Galvanische Isolierung für pH/Redox-Messung
Kalibrierung:
> Ein- oder Zwei-Punkt-Kalibrierung bei 0% und/oder 100% Sättigung.
> Ein-Punkt manuelle Kalibrierung in mg/L oder %-Sättigung mit Referenzmethode
> Nichtflüchtiger Speicher speichert Daten und Einstellungen
Protokollierung:
> Datenprotokollierung von mindestens 1.000.000 Datenpunkten (mit Zeit und Datumsstempel)
> Protokollierungstypen: manuell, automatisch, Autohold
> Proben-ID für manuelle und Autohold-Daten

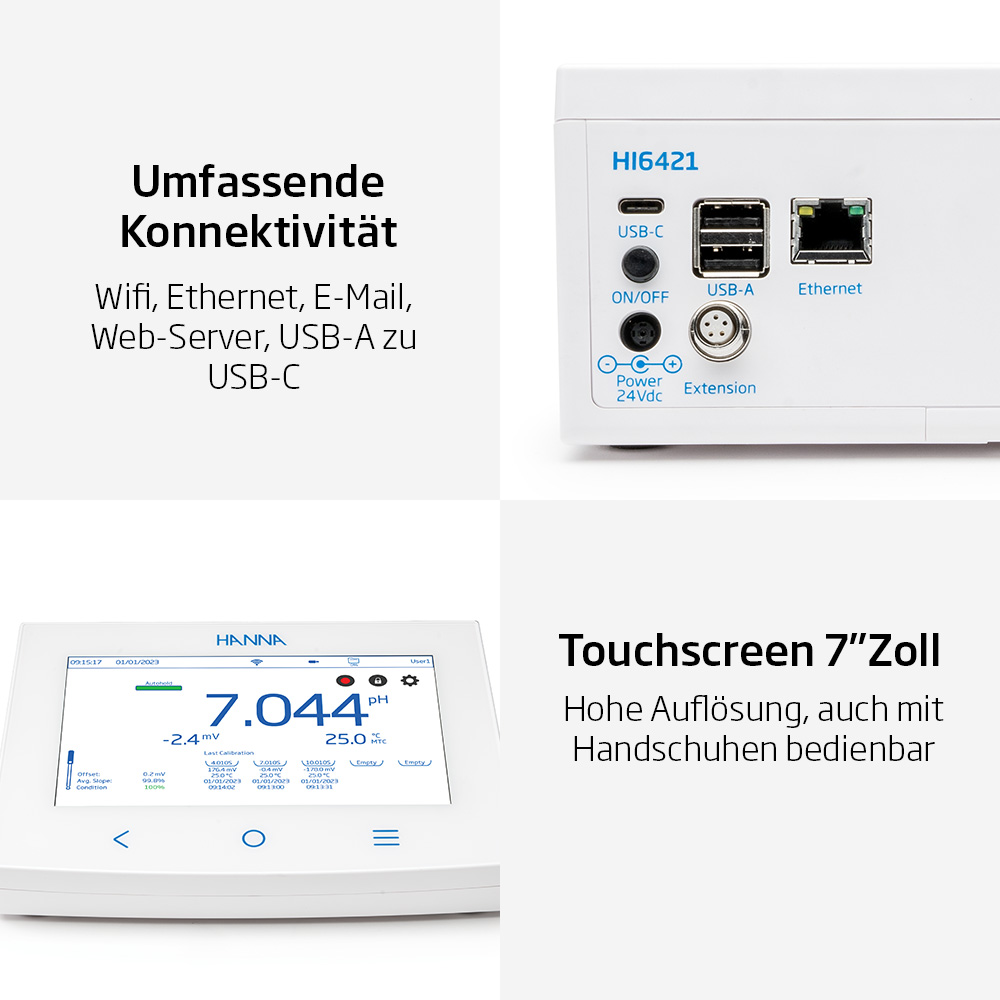

Verbindungsmöglichkeiten:
> Übertragung protokollierter Daten auf einen USB-Stick
> Protokolldateien mit Messwerten und Kalibrierdaten
(.csv-Datei)
> FTP und E-Mail für den Protokollexport über Ethernet- und
Wi-Fi-Verbindung
> USB Typ A für USB-Stick, Tastatur und Drucker
> USB-Typ C für USB-Stick und PC-Anschluss
Hilfe und Anleitungen:
> Videopräsentation der wichtigsten Funktionen

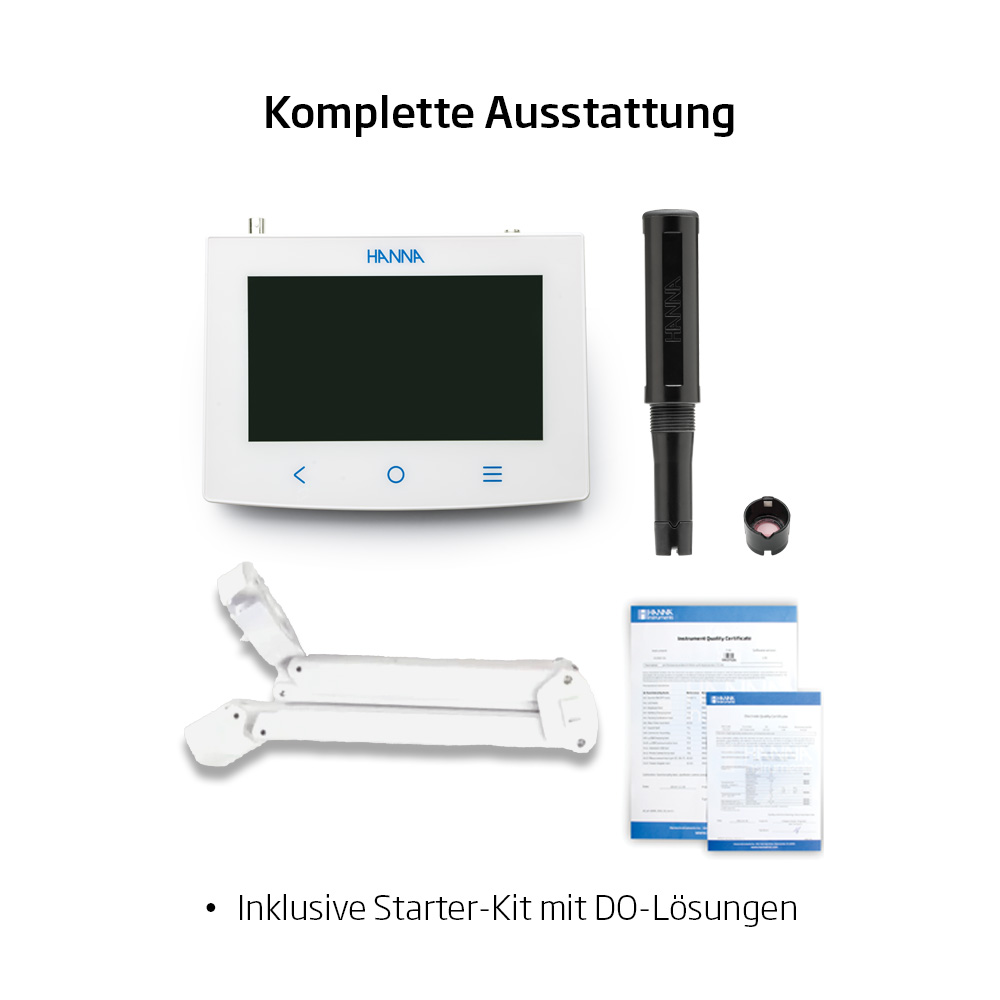

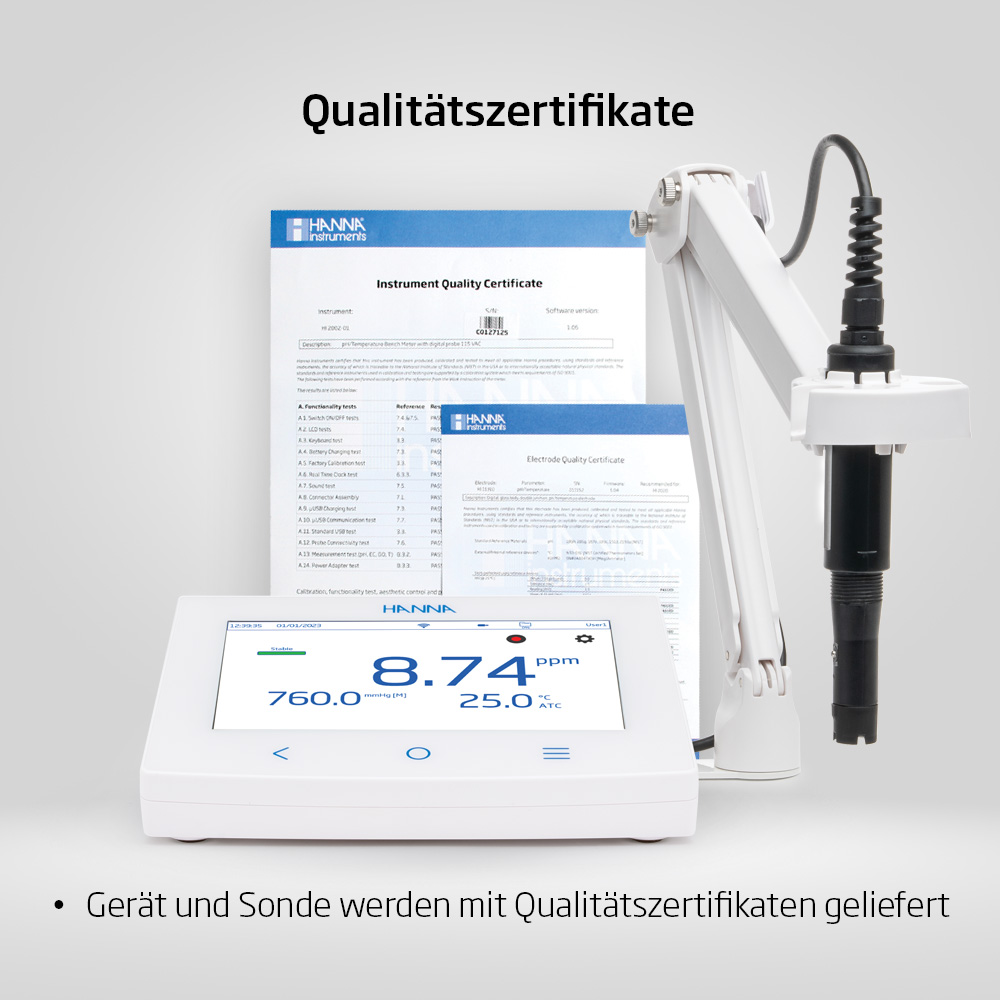

Lieferinformation: HI6241 wird geliefert mit: HI7641133 optischer Sauerstoffsonde (opdo®); HI764060 Elektrodenhalter, Kapillarpipette; 24-V-DC Netzteil, USB-C auf USB-A Kabel, Sondenzertifikat, Kurzanleitung mit Gerätezertifikat.
Technische Daten
| Gelöster Sauerstoff Messbereich: | 0,0 bis 500,0% Sättigung, 0,00 bis 50 mg/L (ppm) |
|---|---|
| Gelöster Sauerstoff-Auflösung: | 0,1 %; 0,01 ppm (mg/L) |
| Gelöster Sauerstoff-Genauigkeit: | Von 20,00 bis 50,00 mg/L (ppm): ±5 % d. Messwerts, Von 200,0 bis 500,0 % Sättigung: ±5 % d. Messwerts, Von 0,00 bis 20,00 mg/L (ppm): 1,5 % d. Messwerts oder ± 0,01 mg/L (ppm), je nach größerem Wert, Von 0,0 bis 200,0 % Sättigung: ± 1,5 % des Messwerts oder ± 0,1 %, je nach größerem Wert |
| Gelöster Sauerstoff Kalibrierung: | automatisch, Ein- oder Zwei-Punkt-Kalibrierung bei 100% (8,26mg/L) und 0% (0 mg/L), manuell, Ein-Punkt-Kalibrierung enes benutzerdefinierten Wertes in %-Sättigung und mg/L |
| Barometrischer Luftdruck-Messbereich: | 450 bis 850 mmHg; 600 bis 1133 mBar; 60 bis 133 kPa; 17 bis 33 inHg; 8,7 bis 16,4 psi; 0,592 bis 1,118 atm |
| Barometrischer Luftdruck-Auflösung: | 1 mmHg, 1 mBar, 1 inHg, 0,001 atm, 1 kPa, 0,1 psi |
| Barometrischer Luftdruck-Genauigkeit: | ±3 mmHg innerhalb 15% des Kalibrierpunktes, ±3 mmHg ±1 letzte signifikante Stelle |
| Salinität-Kompensation: | Automatisch von 0 bis 70 PSU (manuell gesetzt), 0,0 bis 70,0 % / 0,0 bis 45,0 g/L / 0,0 bis 42,0 PSU |
| Temperatur-Messbereich: | -20,0 bis 120,0 °C (wird an die Werte der verwendeten Elektrode angepasst) |
| Temperatur-Auflösung: | 0,1 °C |
| Temperatur-Genauigkeit: | ±0,2 °C |
| Kalibriererinnerung: | deaktiviert, periodisch: 1 min bis 500 Tage, 23h und 59 min, täglich: 0 min bis 23h und 59 min |
| Messmodi: | Direkt; Direkt/Autohold |
| Stabilitätskriterien: | Präzise, Mittel, Schnell |
| Samplingrate: | 1000 ms |
| Datenaufzeichnung: | Art: automatisch, manuell, AutoHOLD, auto. Aufzeichnungsintervall: 1, 2, 5 10, 30 sec | 1, 2, 5, 10, 15, 30, 60, 120, 150, 180 min, Inkrementeller Modus, Anzahl der Aufzeichnungen: max. 50 000 pro Datei; speichert min 1 000 000 Datenpunkte pro Benutzer |
| Basisansicht: | Messwert (DO), Stabilitätsstatus, Temperatur |
| GLP: | Einfache GLP: Basisansicht-Informationen plus letztes Kalibrierdatum, Offset, durchschnittl. Steilheit, Vollständige GLP: Einfache GLP plus Details zu Kalibrierpunkten |
| Ansichten: | Grafik: Messwerte gegen Zeit, Grafik kann geschwenkt und gezoomt werden (Pinch-to-Zoom), Tabelle: Sekündlich aktualisierte Messwerte werden als Tabelle angezeigt |
| Datenexport: | csv-Dateiformat |
| Display: | 240 x 340 Pixel Farb-LCD |
| Umgebungsbedingungen: | 0 bis 50 °C, rel. Luftfeuchtigkeit max. 95 %, nicht kondensierend |
| Wi-Fi & Ethernet: | FTP; Webserver Aufzeichnungsdatei - Transfer und Download; E-Mail |

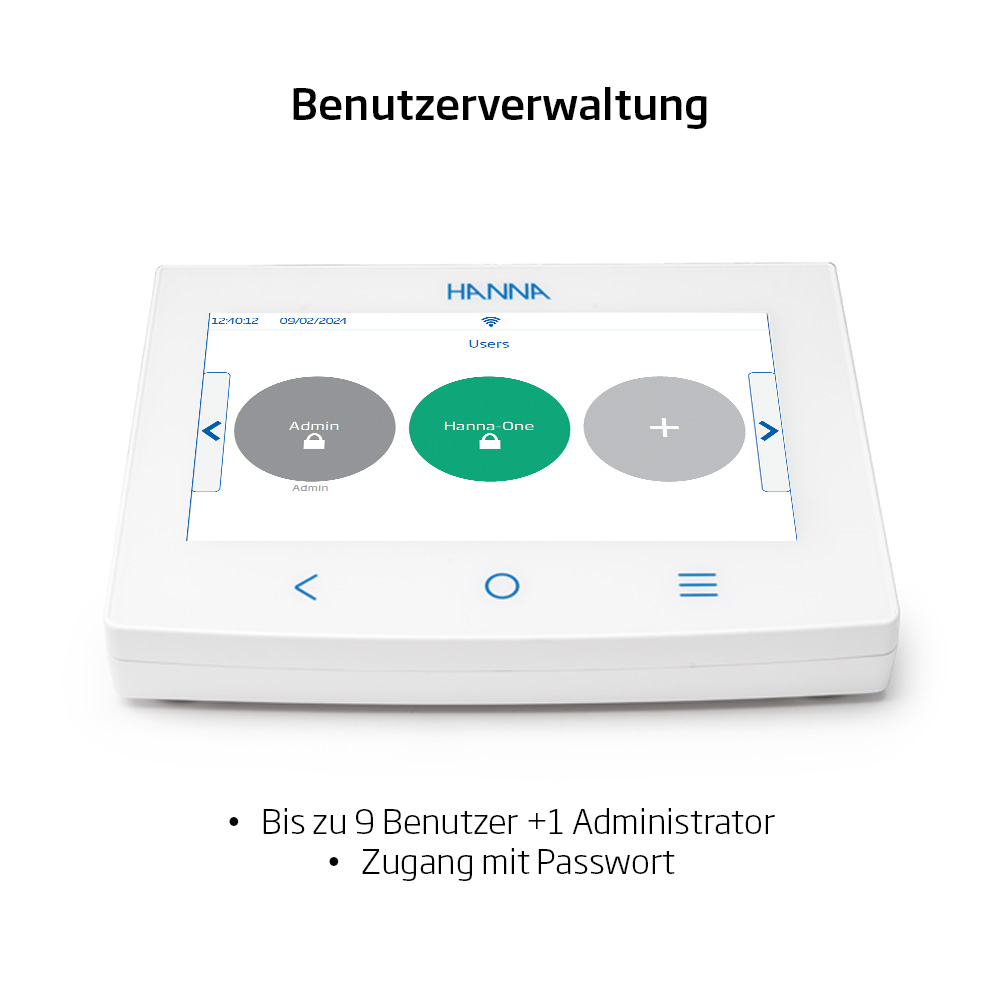

| Benutzer: | bis zu 9 Benutzer- plus Adminkonto (Standardeinstellung) |
| Spannungsversorgung: | 12-V-DC-Netzteil (mitgeliefert) |
| Maße: | 205x160x77mm |
| Gewicht: | 1,2 kg |

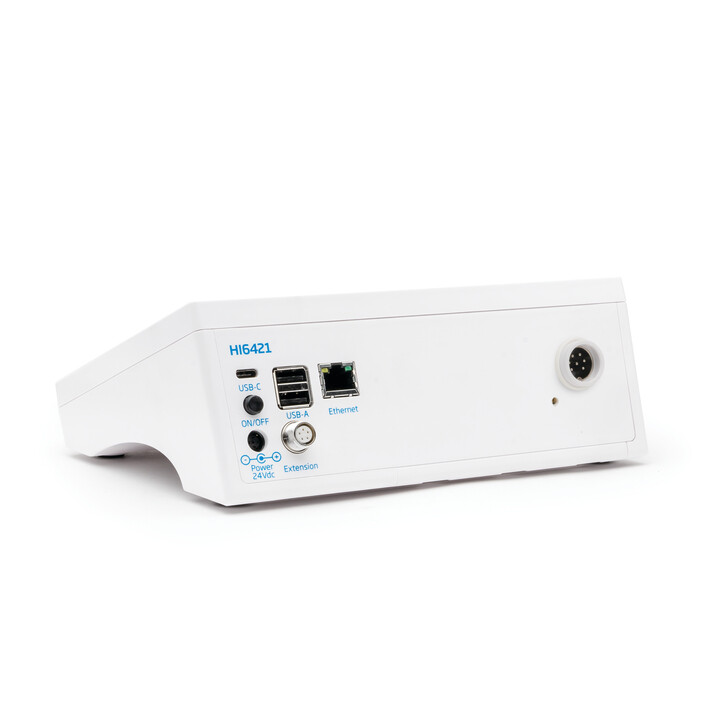

| Konnektivität: | USB-C (1 Anschluss f. PC und USB-C Medium), USB-A (2 Anschlüsse f. Tastatur und USB-Medium), RS232 Peripherianschluss |
