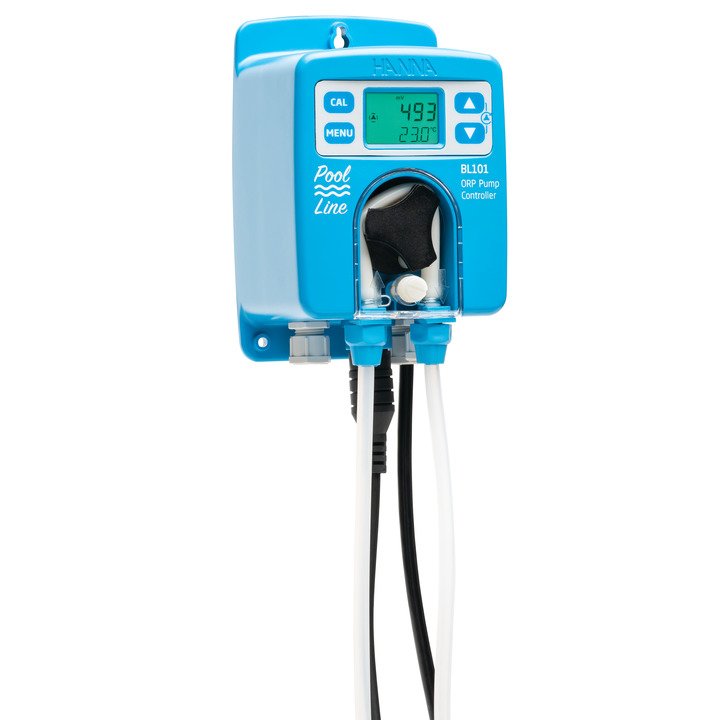

Redox-Controller mit Dosierpumpe für Swimmingpools, Whirlpools und Spas

Der BL101 Redox-Controller mit Dosierpumpe ist ein System zur Aufrechterhaltung des Redox-Wertes von Schwimmbädern, Whirlpools und Spas.

In der Regel wird Natriumhypochlorid als Desinfektionsmittel verwendet, um das Wasser vor schädlichen Keimen zu schätzen. Dies erhöht das Redoxpotential des Wassers. Wenn der Redox-Wert größer als 650 mV steigt, werden die vorhandenen Bakterien innerhalb von Sekunden abgetötet.

BL101 ist eine kostengünstige Lösung, um jederzeit den idealen Redox-Wert aufrecht zu erhalten. Installieren Sie einfach die Sonde und das Injektionsventil in die mit der Umwälzpumpe verbundene Leitung und lassen Sie die zugegebene Chemikalie vom Gerät dosieren. Die Menü-Führung ist komplett in deutscher Sprache möglich.

BL101 ist in verschiedenen Konfigurationen erhältlich:

BL101-00 wird mit HI20083 Redox-/Temperatursonde, Redox-Testlösung, (3 x 20 mL), Netzanschlusskabel, Bedienungsanleitung und Qualitätszertifikaten für Gerät und Sonde geliefert.
BL101-10 (mit Leitungsmontagesatz) wird HI20083 Redox-/Temperatursonde, Ansaugfilter, Injektor 1/2"-Gewinde, Sätteln für Rohr mit Durchmesser 50 mm (2), Ansaug-PVC-Schlauch (flexibel, 5 m), PE-Injektionsschlauch (starr, 5 m), Ventilen (2), Redox-Testlösng (3 x 20 mL), Netzanschlusskabel, Bedienungsanleitung und Qualitätszertifikaten für Gerät und Sonde geliefert.
BL101-20 mit Durchflusszellen-Montagesatz) wird mit HI20083 Redox-/Temperatursonde, Durchflusszelle für BL100/BL101, Montageplattenbaugruppe für BL100/BL101, Ansaugfilter, Injektor 1/2"-Gewinde, Sätteln für Rohr mit Durchmesser 50 mm (3), Ansaug-PVC-Schlauch (flexibel, 5 m), PE-Injektionsschlauch (starr, 15 m), Schlauchadapter, 1/2" - 6 mm mit Rakkord (2), Ventilen (2), Redox-Testlösung (3 x 20 mL), Stromanschlusskabel, Bedienungsanleitung und Qualitätszertifikaten für Gerät und Sonde geliefert.

Peristaltische Dosierpumpe
BL101 hat eine leistungsstarke peristaltische Chemikalienförderpumpe mit Schrittmotor. Es gibt weder Zahnräder noch Bürsten, die sich abnutzen könnten. Diese Konstruktion sorgt für eine lange Lebensdauer und geringen Wartungsaufwand.

Sonden-Schnellanschluss
Der DIN Quick-Connect-Anschluss gewährleistet eine wasserdichte, schnelle Verbindung der Sonde mit dem Gerät und reduziert elektrische Störungen, die in feuchter Umgebung auftreten könnten.

Einstellbare Durchflussrate
Die Durchflussmenge der Dosierpumpe ist von 0,5 bis 3,5 l/h einstellbar. Größere Wasserkörper erfordern pro Zeiteinheit eine höhere Dosierung als kleinere. Die einstellbare Flussrate ermöglicht, zusammen mit der Proportionalband-Dosierung, eine bessere Kontrolle des gewünschten Sollwerts.

Automatische Proportionalregelung
Die Dosierpumpe kann durch einfache Ein/Aus- oder Proportionalregelung gesteuert werden, die ein Überschreiten des Sollwerts verhindert. Bei Verwendung der Proportionalregelung wird die programmierte Durchflussrate durch den verwendeten Proportionalbereich beeinflusst. Je näher der Messwert am Sollwert liegt, desto länger dauert es, bis die Dosierpumpe eine Umdrehung vollendet hat. Wenn der Messwert außerhalb des Proportionalbereichs liegt, basiert die Zeit, die für die Durchführung einer Umdrehung benötigt wird, auf der programmierten Durchflussrate.

Wenn der Controller beispielsweise auf einen Sollwert von 650 mV mit einem 50 mV-Proportionalband und einer Durchflussrate von 1,0 L/h programmiert wurde, bewirkt jeder Messwert unter 600 mV, dass die Dosierung bei 1 L/h erfolgt. Wenn der Messwert bei 625 mV liegt, was der Hälfte des Proportionalbands entspricht, läuft die Dosierpumpe mit halber Geschwindigkeit oder dosiert 0,5 L/h der Chemikalie. Je näher der Messwert am Sollwert liegt, desto länger dauert es, bis die Pumpe eine Umdrehung vollendet hat. Dies ermöglicht eine sehr feine Steuerung des gewünschten Redox-Wertes.

Eingang für Füllstands- und Durchflussmesser
An den Controller kann ein Füllstandsmesser für den Chemikalientank angeschlossen werden. Eine entsprechende Einstellung des Geräts sorgt dafür, dass die Dosierpumpe stoppt, wenn das Niveau der Chemikalie im Tank zu niedrig ist. Ebenso kann ein Durchflussmesser angeschlossen werden, der einen Stillstand der Umwälzpumpe anzeigt. Auch für diesen Fall kann das Gerät so eingestellt werden, dass die Dosierpumpe bei angehaltener Umwälzpumpe stoppt.

Programmierbares Alarmsystem
Der Controller ermöglicht die Einstellung von Hoch- und Tiefalarmen für den Redox-Wert. Wenn ein Alarm aktiviert wird, wird die gesamte Dosierung gestoppt. Für zusätzliche Sicherheit bietet das Alarmsystem auch einen Überdosierungsschutz, indem das Messgerät in den Alarmstatus versetzt wird, wenn der Sollwert nicht innerhalb eines programmierten Zeitintervalls erreicht wird.

Mehrfarbiges LCD
BL101 verfügt über ein mehrfarbiges LC-Display, das eine schnelle Statusanzeige des Pool-Controllers ermöglicht. Wenn sich der Controller im Regelmodus befindet und wie vorgesehen arbeitet, ist die Anzeige grün. Wenn die Steuerung nicht aktiviert ist, ist die Anzeige hellgrün. Im Alarmzustand blinkt die Anzeige rot.

Technische Daten:
